Reseña de DOBOT MOOZ de Engineering.com: Creación rápida de prototipos y producción de bajo volumen para empresas emergentes con un presupuesto limitado

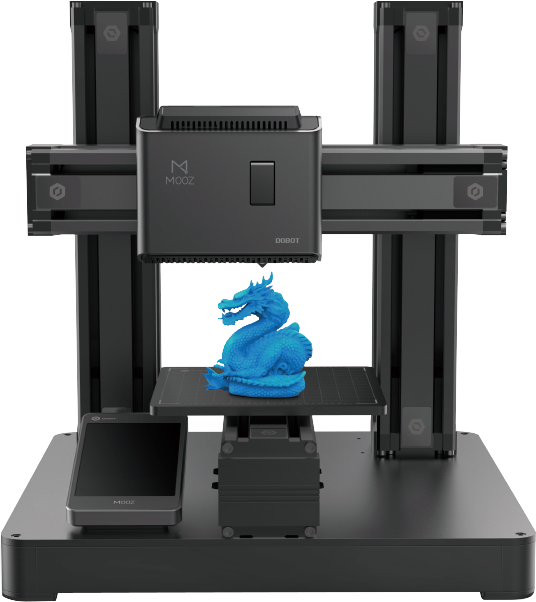

El TAMBOR Mooz. (Imagen cortesía de Dobot).

La parte más difícil de escribir una reseña para una impresora 3D es forzarte a dejar de jugar con ella durante el tiempo suficiente para sentarte y escribir la reseña. Incluso ahora, me sorprendo haciendo una pausa para revisar la última impresión mientrasTAMBORES Mooztararea a mi lado. Ya tenía algo de experiencia con la impresión 3D en casa, despuésconocer el Monoprice Select Mini, no pude evitarlo, pero Mooz es más que una impresora 3D.

El Mooz se vuelve capaz de tallar CNC o grabar con láser simplemente intercambiando los módulos funcionales que se conectan al actuador lineal del eje X. Es una cantidad impresionante de versatilidad para empacar en una máquina de menos de $ 1,000 USD, pero ¿qué tan bien realiza Mooz estas tres funciones diferentes?

Vamos a averiguar.

Especificaciones de DRIMS Mooz

Aquí están las especificaciones para cada uno de los tres módulos de Mooz:

Impresión 3d

En términos de sus capacidades de impresión 3D, las especificaciones de Mooz son bastante estándar.

Una resolución de capa de 0,05 mm es impresionante a este precio, dos veces mejor que la Monoprice Select Mini (0,1 mm). Obtendrá mejores resoluciones con una Ultimaker 3 (0,015 mm) o una MakerBot Replicator 2X (0,01 mm), pero también cuestan más del triple que Mooz.

(Impresión 3D DOBOT Mooz.)

El Mooz tiene un volumen de construcción más pequeño que el Ultimaker 3 o el Replicator 2X, pero la flexibilidad que obtiene al diseñar para la impresión 3D puede compensar eso significativamente al permitir que los usuarios diseñen modelos grandes y luego los corten en secciones imprimibles para el ensamblaje.

La gama de materiales imprimibles disponibles para Mooz también cubre los tipos estándar, aunque solo tuvimos tiempo de probar la máquina con PLA. El rango dado para la velocidad de impresión es bastante amplio, pero la discusión de nuestras impresiones de prueba debería ayudar a aclarar ese aspecto del Mooz en la siguiente sección.

Talla CNC

Es difícil encontrar un enrutador CNC de escritorio comparable al Mooz, lo que sugiere que Dobot puede haber encontrado un nicho pasado por alto en la creación de prototipos y la fabricación de bajo volumen. Como comparación aproximada, elSienci Molino Unotiene un área de trabajo un poco más grande (235 mm x 185 mm x 100 mm) y una velocidad máxima del eje potencialmente mayor de 30 000 rpm, según el enrutador. El kit MillRight CNC M3 tiene un área de trabajo de 260 mm x 260 mm x 50 mm y una velocidad máxima del husillo de 27 000 rpm con el enrutador DeWalt DWP611 incluido.

Ambas opciones son alrededor de $100 más baratas que Mooz, pero también son enrutadores dedicados, y ciertamente no hay forma de agregar capacidades de impresión 3D o grabado láser a esas máquinas por menos que la diferencia de precio.

Grabado láser

Al igual que con el enrutamiento CNC, las especificaciones de grabado láser para Mooz no coinciden con las de las máquinas de grabado láser dedicadas. La FABOOL Laser Mini, comercializada como la “cortadora láser de escritorio con el precio más bajo del mundo”, tiene un precio inicial de $598 y utiliza un láser de 1,6 W. En consecuencia, la máquina FABOOL puede cortar una variedad más amplia de materiales que la Mooz, pero tampoco es capaz de imprimir en 3D o enrutar CNC, y dado que solo opera en el plano XY, agregar esas capacidades no es realmente una opción.

Todo esto implica que el DOBOT Mooz es lo que podría llamarse un experto en todos los oficios, maestro de uno.

(Grabado láser DOBOT Mooz.)

Si bien es posible encontrar máquinas dedicadas para enrutamiento CNC o grabado láser con mejores especificaciones a precios comparables, ese no parece ser el caso de la impresión 3D. En cualquier caso, lo que no encontrará a este precio es una máquina que sea capaz de la trifecta de impresión 3D, enrutamiento CNC y grabado láser, o incluso una que ofrezca dos de tres.

La flexibilidad es la principal ventaja que tiene DOBOT Mooz sobre su competencia. Y si es una empresa nueva o un pequeño taller que busca agregar capacidades de impresión 3D, ya sea para la creación de prototipos o la producción de bajo volumen, entonces la flexibilidad y el bajo costo probablemente ocupen un lugar destacado en su lista de prioridades. El hecho de que el Mooz también se pueda utilizar para fresado CNC y grabado láser es la guinda del pastel.

La práctica de DOBOT Mooz

El Mooz no es una máquina plug-and-play, pero el montaje es relativamente sencillo.

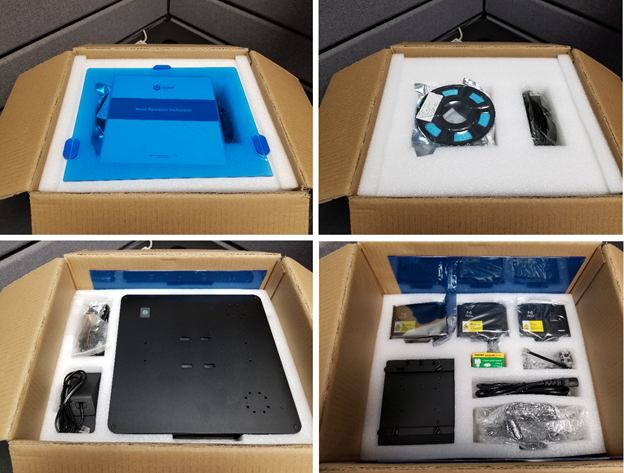

Desempaquetado de Mooz.

Cambiar entre los módulos usando cuatro tuercas hexagonales es fácil, aunque no debe esperar hacer cambios rápidos entre funciones para operaciones consecutivas. Dicho esto, si quisiera configurar una pequeña celda de fabricación utilizando una granja de máquinas Mooz, posiblemente podría tener un conjunto para impresión 3D, un conjunto para enrutamiento y un conjunto para grabado láser, con muchos módulos de respaldo para andar. Agregue un cobot para cambiar piezas entre operaciones y tendrá una línea de producción de bajo volumen en marcha.

Impresión 3D de escritorio

Empecé con el Mooz configurado para la función que más me resulta familiar: la impresión 3D. Establecer el punto cero usando el método A4 fue simple y fácil, aunque la distancia de paso se comportó de manera un poco extraña a veces: mover el motor 1 mm de alguna manera resultó en una diferencia de 0,06 mm, que fue más fina que la configuración más fina de 0,1 mm.

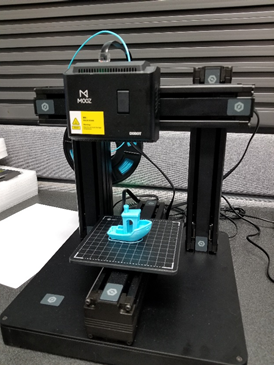

Nuestro DOBOT Mooz completa su primera impresión: #3DBenchy.

La configuración del software es muy sencilla para cualquiera que esté familiarizado con Cura u otro software de corte gratuito. La configuración recomendada produjo una primera impresión decente (#3DBenchy) aunque es posible que no desee tener los soportes habilitados de forma predeterminada. Aunque puede conectar el Mooz directamente a una PC a través de USB, nuestro diseño de espacio de trabajo requería el uso de una tarjeta microSD para transferir los archivos Gcode.

Una vez que quedó claro que la máquina funcionaba correctamente, envié un correo electrónico general al resto de la oficina solicitando sugerencias de impresión 3D. Las solicitudes llegaron a raudales y, durante la semana siguiente, el Mooz funcionó casi continuamente durante todo el día. La mayoría de las impresiones en 3D salieron bien, salvo algunos casos en los que los errores fueron, sin duda, míos. Puedes ver los resultados a continuación:

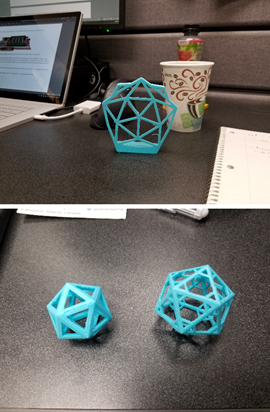

Engineering.com Geodesic V1 (arriba), V3 (abajo a la izquierda) y V4 (abajo a la derecha).

Cualquiera que haya tenido experiencia con la impresión 3D sabe cuánto implica la resolución de problemas. Hay esos días en los que parece que ha pasado más tiempo solucionando problemas e imprimiendo capas de prueba que realmente haciendo algo. Afortunadamente, eso nunca fue un problema para Mooz, que demostró ser una impresora 3D robusta y confiable.

Enrutamiento CNC de escritorio

Solía pensar que la impresión 3D reemplazaría a todos los demás procesos de fabricación, pero ahora que soy mayor y más inteligente, reconozco que hay muchos casos en los que sería una locura usar la impresión 3D en lugar de un proceso más convencional, como el CNC. mecanizado. Es por eso que estaba emocionado de probar las capacidades de enrutamiento CNC en el Mooz. Para hacer eso, necesitaba descargar el software de corte de DOBOT:MoozStudio.

Dado que también necesita MoozStudio para el grabado láser, vale la pena hacer una pausa para considerar el software. La cortadora está diseñada para tomar una imagen 2D y generar un programa Gcode completo basado en los parámetros que ingresa. Para el enrutador, estos incluyen:

• Velocidad
• Profundidad de tallado mín./máx.
• Contraste (en la imagen)
• Diámetro de la herramienta
• Profundidad de paso
• Altura de seguridad

Para mí, la función de enrutamiento fue la más intimidante porque es el proceso con el mayor potencial de catástrofe si algo sale mal. Si te equivocas al configurar el punto cero para la impresión 3D o el grabado láser, lo peor que sucede es que tu pieza de trabajo se daña o, lo que es más probable, la operación simplemente no funciona en absoluto.

Sin embargo, si te equivocas con un enrutador CNC, podrías terminar con una máquina rota.

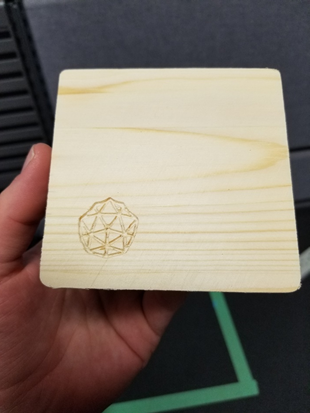

La geodésica de ingenieria.com tallada en pino.

En consecuencia, usar el enrutador fue una cuestión de ensayo y error muy cauteloso. Me tomó un tiempo familiarizarme con MoozStudio, y todavía no me siento completamente cómodo usando el software, debido en gran parte a mi incapacidad para leer Gcode más allá del nivel de coordenadas superficiales.

Sin embargo, todavía hay algunas peculiaridades en MoozStudio, independientemente de su conjunto de habilidades. Por ejemplo, el programa muestra imágenes importadas en una cuadrícula de 130 x 130, que representan las dimensiones milimétricas del Mooz en una escala de 1 a 1. Donde esto se complica es en la traducción de imágenes de píxeles a milímetros.

La importación de una imagen de 100 x 100 píxeles da como resultado una traducción de 19 x 19 mm. La importación de la misma imagen ampliada a 200 píxeles da como resultado una traducción de 37 x 37 mm, y la importación de una imagen de 2000 x 2000 píxeles da como resultado una traducción de 71 x 71 mm. Afortunadamente, este tipo de peculiaridad del software es mucho más fácil de solucionar que un problema de hardware, de los cuales el módulo del enrutador Mooz no tenía ninguno.

Grabado láser de escritorio

Trabajar con un láser tiene un factor de intimidación propio, aunque la preocupación es menos por el daño a la máquina que a los ojos. Por supuesto, las gafas de seguridad están incluidas con el Mooz. La configuración del láser es casi la misma que la del enrutador, estableciendo el punto cero en la esquina inferior izquierda de la pieza de trabajo. Hacerlo es una cuestión de hacer ajustes incrementales del motor paso a paso mientras el láser está encendido en la configuración más baja.

(Sugerencia: asegúrese de usar el botón + para encender el láser, en lugar de simplemente presionar el botón de ENCENDIDO. De lo contrario, el láser se encenderá a plena potencia y podría perforar la pieza de trabajo).

Para determinar la altura correcta del módulo, deberá observar cómo cambia el punto del láser a medida que mueve el eje Z y apunta al punto focal. Tomó un poco de prueba y error, que incluyó la inspiración para el consejo anterior, pero pude solucionarlo en poco tiempo.

Al igual que con el enrutador, el grabador láser obtiene su Gcode de MoozStudio de Dobot. Al igual que el enrutamiento, hay algunas configuraciones que puede modificar, como la velocidad, la potencia del láser, el contraste y el diámetro del haz, pero la velocidad parece marcar la mayor diferencia en términos de calidad de grabado. Puede ver una parte de muestra que demuestra esto a continuación:

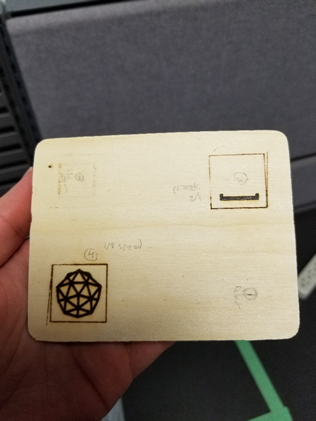

Pieza de prueba para el grabador láser DOBOT Mooz. El patrón en la parte inferior derecha se hizo con la configuración predeterminada y es prácticamente invisible. La parte superior izquierda se grabó a la misma velocidad pero con una potencia de láser mínima más alta. La parte superior derecha e inferior izquierda se grabaron a 1/8 de velocidad máxima.

Impresión 3D para empresas emergentes y pymes

Después de pasar un par de semanas con Mooz, no se me ocurre mejor respaldo que el hecho de que ya estoy tratando de averiguar cómo convencer a mi esposa de que necesitamos una segunda impresora 3D. Mi plan es enfatizar las capacidades de Mooz para tallado CNC y grabado láser.

Pero la verdadera pregunta es si esta máquina tiene sentido para las empresas emergentes y las pymes.

Las dos cosas ms importantes que tiene Mooz son su bajo precio y su flexibilidad, las cuales son altas prioridades para las pequeñas empresas. Donde más falta Mooz es en el software de soporte, aunque vale la pena señalar que Dobot ya ha lanzado varias actualizaciones tanto para el firmware de Mooz como para MoozStudio, y sin duda continuará haciéndolo en el futuro previsible.

(Arriba) De izquierda a derecha: babosa articulada, guía de filamento, montaje de choque del micrófono.

(Abajo) De izquierda a derecha: I Roll 20's D20, silbato V29, soporte para tarjeta SD.

Además, incluso con mi falta de habilidades en Gcode, es obvio que un programador experto en Gcode podría hacer aún más con Mooz. MoozStudio genera la ruta más simple, pero ciertamente no la más eficiente, y si es una empresa nueva o una PYME que está considerando la impresión 3D, es probable que ya tenga al menos una persona que conozca su Gcode en el personal.

En general, si está buscando un punto de entrada a la fabricación aditiva y también tiene que realizar algún trabajo de tallado ligero y grabado láser, el DOBOT Mooz es una excelente opción.

Dobot ha patrocinado este artículo. Todas las opiniones son mías. --Ian Wright
